E U T 監視用C C T V システムは、C C T V カメラ・C C T V コントローラで構成されています。
EMS試験中、電波暗室内のE U Tの誤動作の確認等をモニター映像でチェック出来ます。
本システムは、専用のC C T V コントローラ( C O C – 1 0 0 0 / C O C – 1 0 0 0 E X )を使用することにより、ズーム・フォーカス・アイリス・撮影方向の上下左右等を計測室から操作可能で、コントローラ1台で最大4台までのカメラ操作が可能です。
カメラ本体はオートフォーカス・オートアイリス搭載の“ C A M 2 0 0 C N B – A C ” もご用意しています。
また、オプションで床移動式カメラスタンド( T V2 2 0 0 )、壁取付冶具、天井取付冶具、モニター等もご用意しています。

製品外観

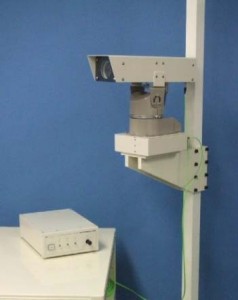

「COC-1000」接続
CCTV

CCT Vカメラを1台制御

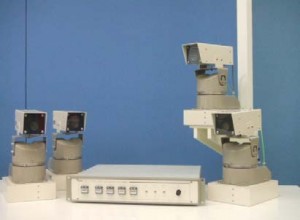

「COC-1000EX」接続
CCTV

CCT Vカメラを最大で4台まで制御

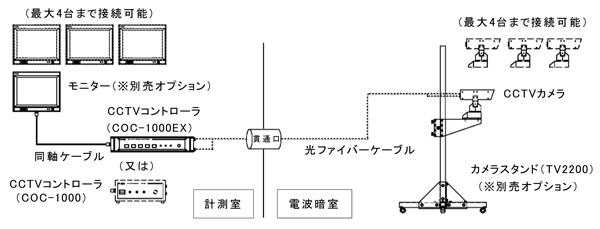

システム系統図

CCTV

EUT監視用CCTVカメラ( CAM9 2 0 /CAM200)は、高性能EMC対策が施されております。
また、映像は光ファイバーケーブルで専用のコントローラに転送され、クリアな映像を計測室のモニタで観ることができます。CCTVカメラのコントローラとして、1台用の“COC-1000”、複数台用のコントロールに“ C O C – 1 0 0 0 E X ” を用意しています。

【CAM920】
CCTVコントローラを使用することにより、ズーム・フォーカス・アイリス・撮影方向の上下左右を計測室から操作可能。

仕様
映像デバイス CCDカラーカメラ
1/3型インターライン転送方式
ビデオ出力 TSC方式(光ファイバーケーブル転送)
レンズ 電動10倍ズーム
電動フォーカス、電動アイリス
電源 AC100V,約200VA50/60Hz
寸法 360(D)×124(W)×84(H)mm
質量 約6.8kg

【CAM200】
CCTVオートフォーカス・オートアイリス機能を搭載。
コントローラを使用することにより、ズーム・撮影方向の上下左右を計測室から操作可能。

仕様
映像デバイス CCDカラーカメラ
1/4型インターライン転送方式
ビデオ出力 NTSC方式(光ファイバーケーブル転送)
レンズ 電動22倍ズーム
オートフォーカス、オートアイリス
電源 AC100V,約200VA50/60Hz
寸法 200(D)×79(W)×77(H)mm
質量 約5.4kg

【COC-1000】
CCTVCCTVカメラ1台を計測室からコントロール。
クリアな映像を計測室のモニタでチェック。

仕様
制御 ビデオ:ズーム、アイリス、フォーカス
PAN:上下左右
光ファイバーケーブル 20m
同軸ケーブル 75ΩBNC(m)―BNC(N),3m
電源 AC100V,約200VA50/60Hz
寸法 296(D)×215(W)×88(H)mm
質量 約2kg

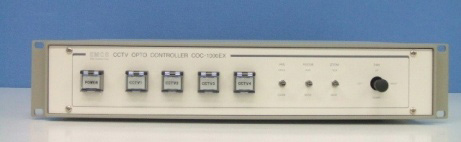

【COC-1000EX】
CCTV
パネル上のスイッチを切り替えることにより、1台でCCTVカメラを最大4台までコントロール。
クリアな映像を計測室のモニタでチェック。

仕様
制御 ビデオ:ズーム、アイリス、フォーカス
PAN:上下左右
光ファイバーケーブル 20m
同軸ケーブル 75ΩBNC(m)―BNC(N),3m
電源 AC100V,約200VA50/60Hz
寸法 374(D)×446(W)×88(H)mm
質量 約6.5Kg
