EMSコントロールユニット“EMC101S”はEMS試験に於いて、信号発生器と各RFパワーアンプとのRF信号の流れを確実にコントロールする事が出来ます。
電波暗室のインターロックと連動するインターロック機能やフロントパネルのスイッチよりRF信号を遮断できる非常停止機能を備えています。
また、EMS試験システムのステータスをGP-IB経由でソフトウェアに反映することが出来ます。
オプションのDISPLAYUNITは選択されているRFパワーアンプを表示しますので、計測室から確認する事が出来ます。

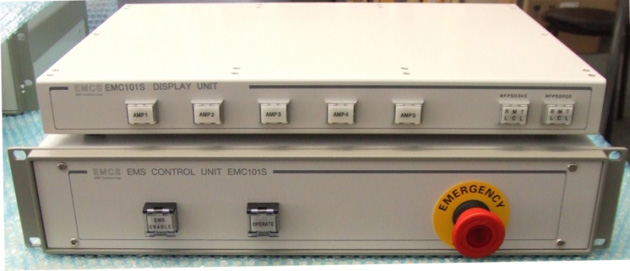

製品外観
上 : DISPLAY UNIT(オプション)
下 : EMC101S
仕様
使用周波数範囲 | DC~18GHz(オプション:40GHzまで対応) |
---|---|
インピ-ダンス | 50Ω |
コネクタ | SMA(メス) |
操作 | マニュアル/GP-IB |
電源 | AC100V,約100VA |
寸法,質量 | EMC101S:446(W)×374(D)×88(H)mm,約6.5kg DISPLAYUNIT(オプション):430(W)×300(D)×44(H)mm,約2.5kg |
